本文PicoLAS激光器驱动使用手册介绍了PLB-21软件的使用，PLB-21可以轻松修改半导体激光管的操作参数，通过PLCS-21连接到到不同的LPD-V系列PicoLAS半导体激光器驱动、PicoLAS短脉冲驱动器连接激光二极管方法和激光二极管的阻抗和电感行为

PicoLAS短脉冲驱动器LDP-Vxx-100系列产品有LDP-V03-100、LDP-V50-100、LDP-V80-100、LDP-V240-100、PLCS-21、PLB-21、LDP-VKit等。本PicoLAS使用手册简要介绍了如何通过PLCS-21将PLB-21短脉冲驱动器连接到不同的LPD-V系列半导体激光管驱动器；PLCS-21 用作函数发生器和 RS-232 转换器；PLB-21 是一个人机界面，可以轻松评估和测试，您可以轻松修改半导体激光管的操作参数；不能直接将PLB-21短脉冲驱动器连接到任何LDP-V。

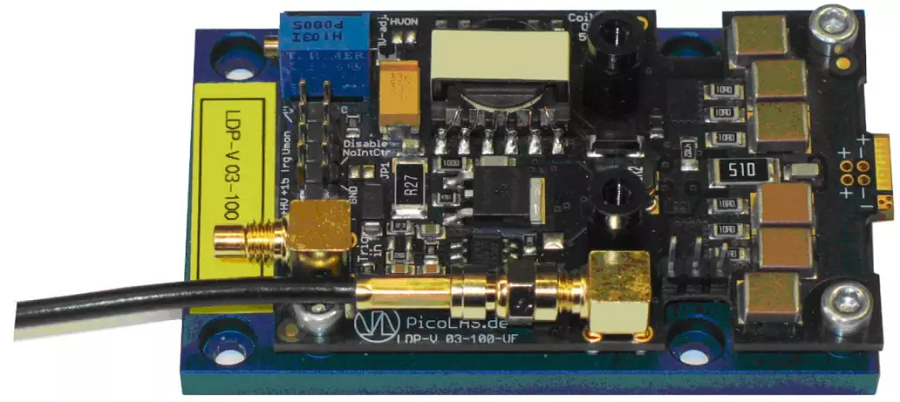

打开PicoLAS半导体激光器驱动的包装。将当前显示器电缆连接到PicoLAS半导体激光器驱动上的当前显示器 SMC 插座。电缆是 PicoLAS激光驱动器LDP-V 套件的一部分。请参阅印在插座下方或PicoLAS使用手册数据表中说明的示波器缩放。

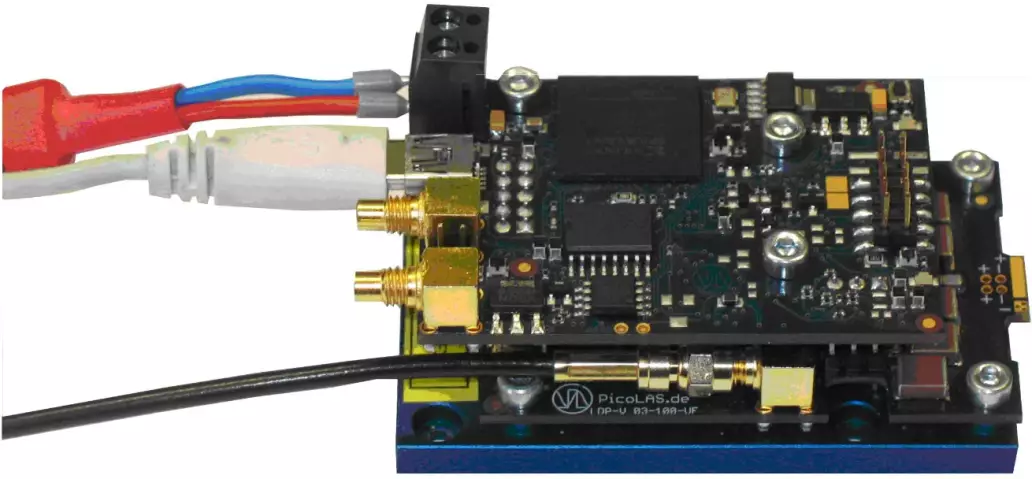

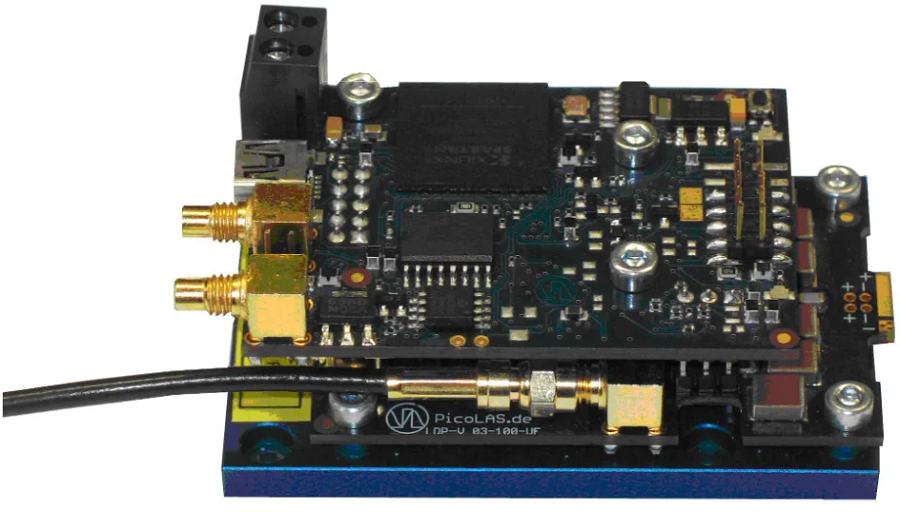

将 PLCS-21 插入 LPD-V PicoLAS激光驱动器的顶部，并用三个 M3 螺钉（随 PLCS-21 一起提供）固定。

将电源装置的引线连接到 PLCS-21。您可以使用 LDP-V PicoLAS激光驱动器套件中的壁式插头转换器为设备供电。

控制选项 1：通过 USB 将驱动程序连接到 PC。有关终端设置，请参阅 PLCS-21 手册。LDP-V 通过 PLCS-21 供电。

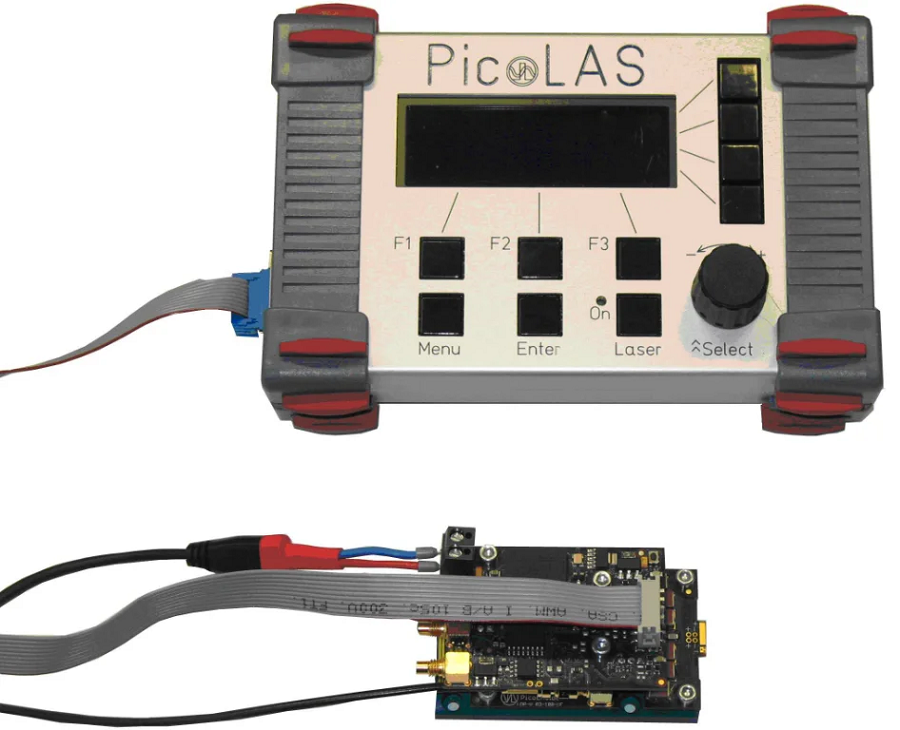

选项 2：您可以将 PLB-21 连接到 PLCS-21。PLB-21 和 LDP-V 通过 PLSC-21 供电。

重要提示：

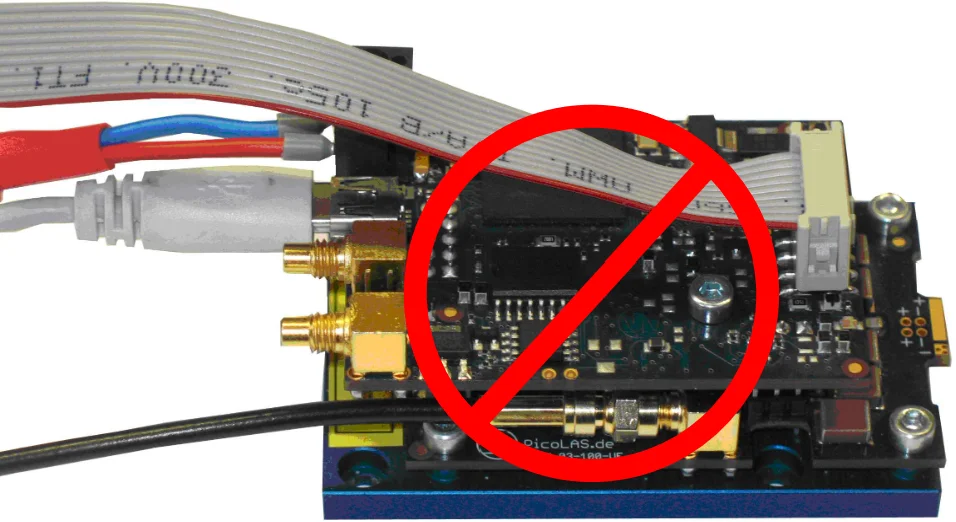

切勿同时连接 USB 和 PLB-21。在这种情况下，PLB-21将以电子方式断开连接，并声明它正在“等待设备”。

激光二极管阻抗和电感行为

激光二极管与任何PicoLAS短脉冲驱动器的连接都非常关键。错误的连接、对连接电缆的错误决定等将导致缓慢的上升时间。本部分主要显示了与激光二极管的不同连接对上升时间的测量影响。使用的驱动程序是 LDP-V 50-100。

寄生杂散感应行为是影响激光二极管阻抗的最重要因素。由于趋肤效应，铜厚度与短脉冲无关。寄生杂散电感行为是影响脉冲上升时间的最重要因素。驱动器的输出电压必须能够为杂散电感充电，从而导致电流上升时间变慢。

下表显示了常用激光二极管封装的杂散电感：

* 制造商的数据

** 测量值

***计算值

对于已知的杂散电感，可以使用以下经验法则粗略估计最快的上升时间：

例如，使用 LDP-V50-100 和“10-32 同轴”（#2）：

不同类型激光二极管连接

一、在驱动器的输出端立即用低阻抗带短路。确保手册中推荐这样做。通过直接连接到设备的二极管可以实现相同的值。激光二极管连接电流上升时间~3.5ns。

二、带有自制带状线的激光二极管，长度100mm。激光二极管连接电流上升时间~7ns。

三、长腿激光二极管连接。

四、带有圆形利兹线的激光二极管连接，长度100 mm。电流上升时间> > 130ns。
